首页-产品中心- CK0620A2小型精密排刀式数控车床-CK0620A2小型精密排刀式数控车床
CK0620A2小型精密排刀式数控车床CK0620A2小型精密排刀式数控车床

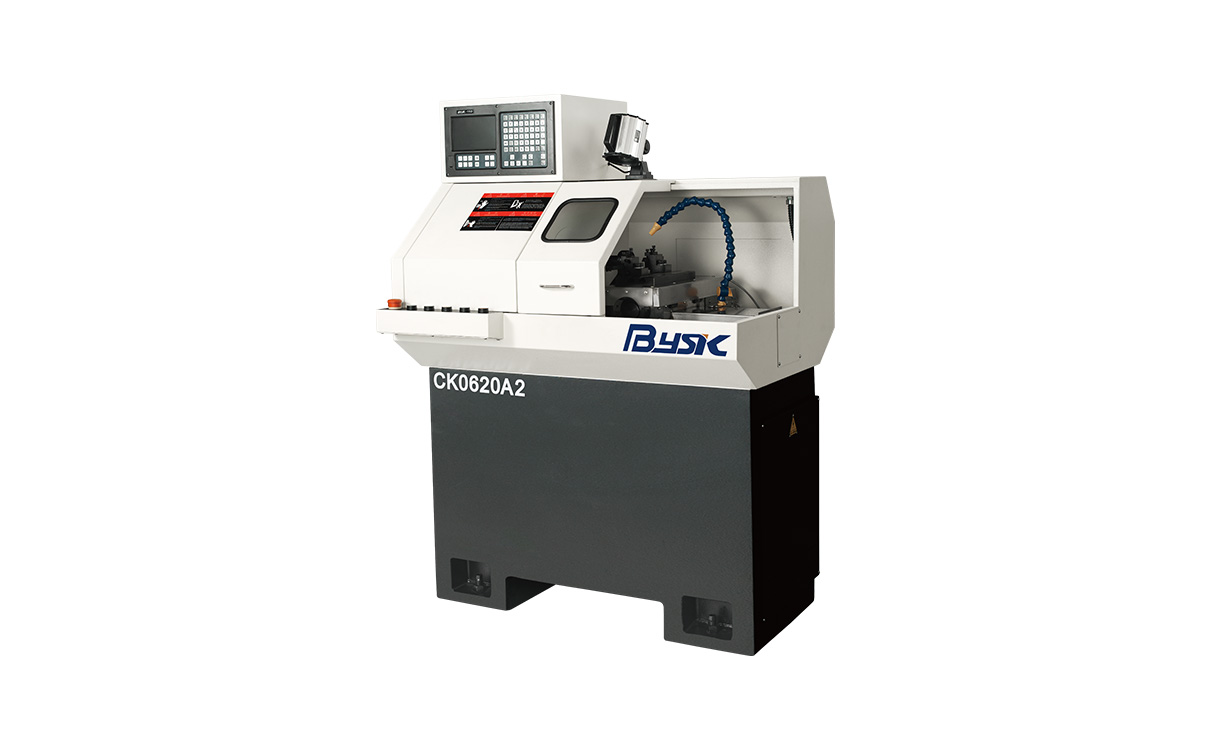

CK0620A2小型精密排刀式数控车床
发布时间:2016/9/5     点击量:13690
产品型号:CK0620A2
  • 10
  • 9
  • 7
  • 8
详细参数
机床参数
电源 电源额定电压 三相交流380V 排刀系统 T型槽排刀式 共6把
电源额定频率 50HZ 10*10方刀+16*16方刀 2把+2把
总输入功率 3.2kW ER11/Φ16 2把
数控系统 BYSK YZ190
最小设定单位 0.001mm
X轴脉冲当量 0.0005mm 冷却系统 切削油用电机功率 0.12kW
    冷却箱容量 30L
Z轴脉冲当量 0.001mm 润滑系统 马达功率 40W
最大编程尺寸 ±9999.999 容量 2L
切削速度 1--4000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa
X轴快速进给速度 15000mm/min

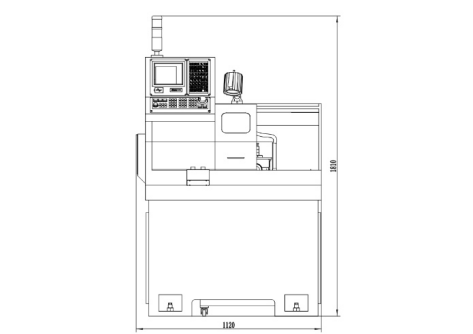

Z轴快速进给速度 18000mm/min 机床尺寸 长*宽*高 1120*990*1810
主轴 最大棒料直径 Φ20mm 机床重量 700kg
主轴通孔直径 Φ21mm 可选配置
最大旋转直径 Φ200mm
主轴中心离地面高度 1000mm
主轴转速 0-5000r/min
主轴马达功率 2.2kW
行程 X轴行程 300mm(直径量)

Z轴行程 200mm
X轴伺服马达功率 0.4kW

Z轴伺服马达功率 0.4kW
滑轨形式 直线导轨
机床配置
名称 型号/规格 厂家
系统 YZ190 自制
主轴电机 2.2kW异步电机 德东
X轴电机 0.4kW绝对值伺服电机 汇川/台达+总线
Z轴电机 0.4kW绝对值伺服电机 汇川/台达+总线
X轴丝杆 333*1605 台湾合资
Z轴丝杆 400*2006 台湾合资
X轴导轨 HGH20 上银/银泰/THK
Z轴导轨 HGH20 上银/银泰/THK
    以上多种品牌同级别随机








技术优势

CK0620A2小型精密排刀式数控车床具有简单实用、操作方便、加工精度高等特点,能实现直线、锥度、圆弧、螺纹等复杂的零件加工,特别适用形式复杂的零件批量生产加工。搭配中心架加工细长轴类工件相当于走心机一样方便,数控系统功能完善,操控简易。配备自动送料机,可实现自动化生产。

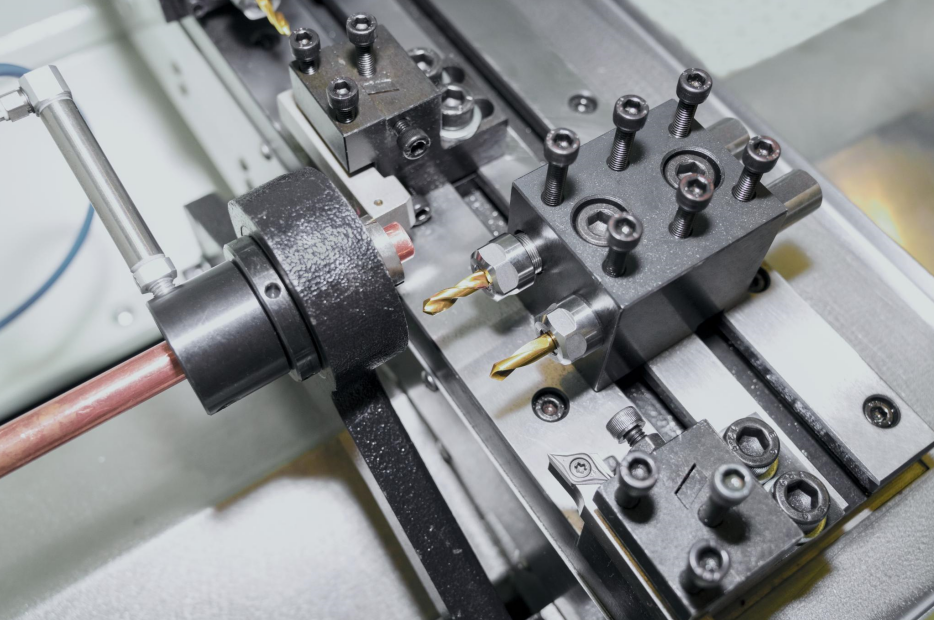

可调高度刀架,方便调刀和车削。

可搭载自动送料机,能够广泛适应自动化,生产线的生产。

合理布局,外形小巧占地面积少。

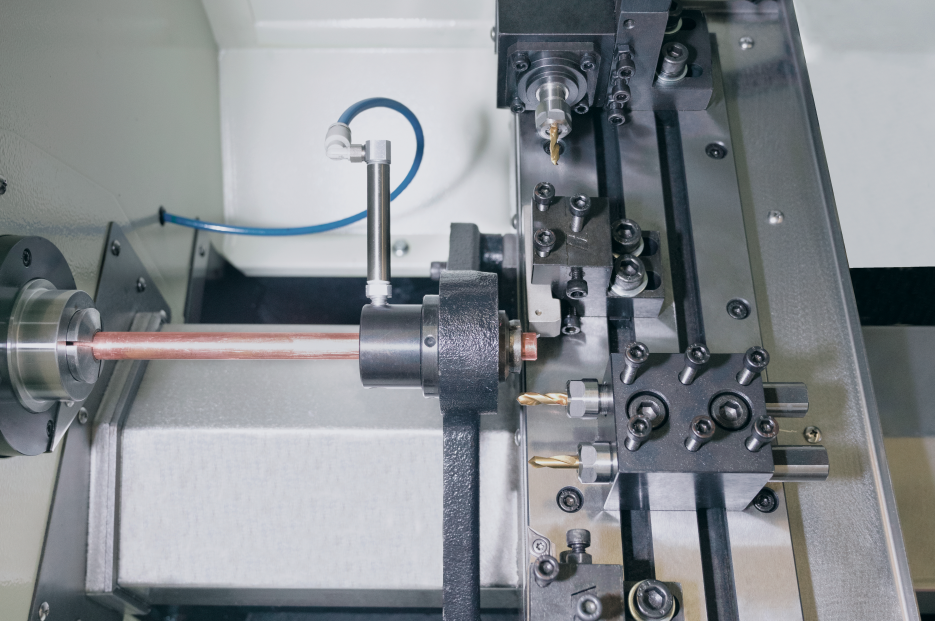

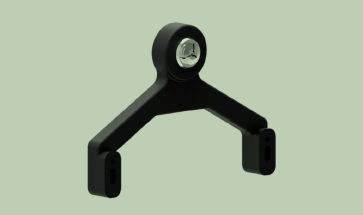

CK0620A2中心架



加装中心架可香走心机一样加工细长轴类,中心架夹头大小可微调。

经济型、易操作小型化数控车床。



CK0620A2加工样品



适合加工仪器、仪表、电子接插件、光学、汽摩配、小五金等各种精密零件。

高性价比及完善的售后服务。
