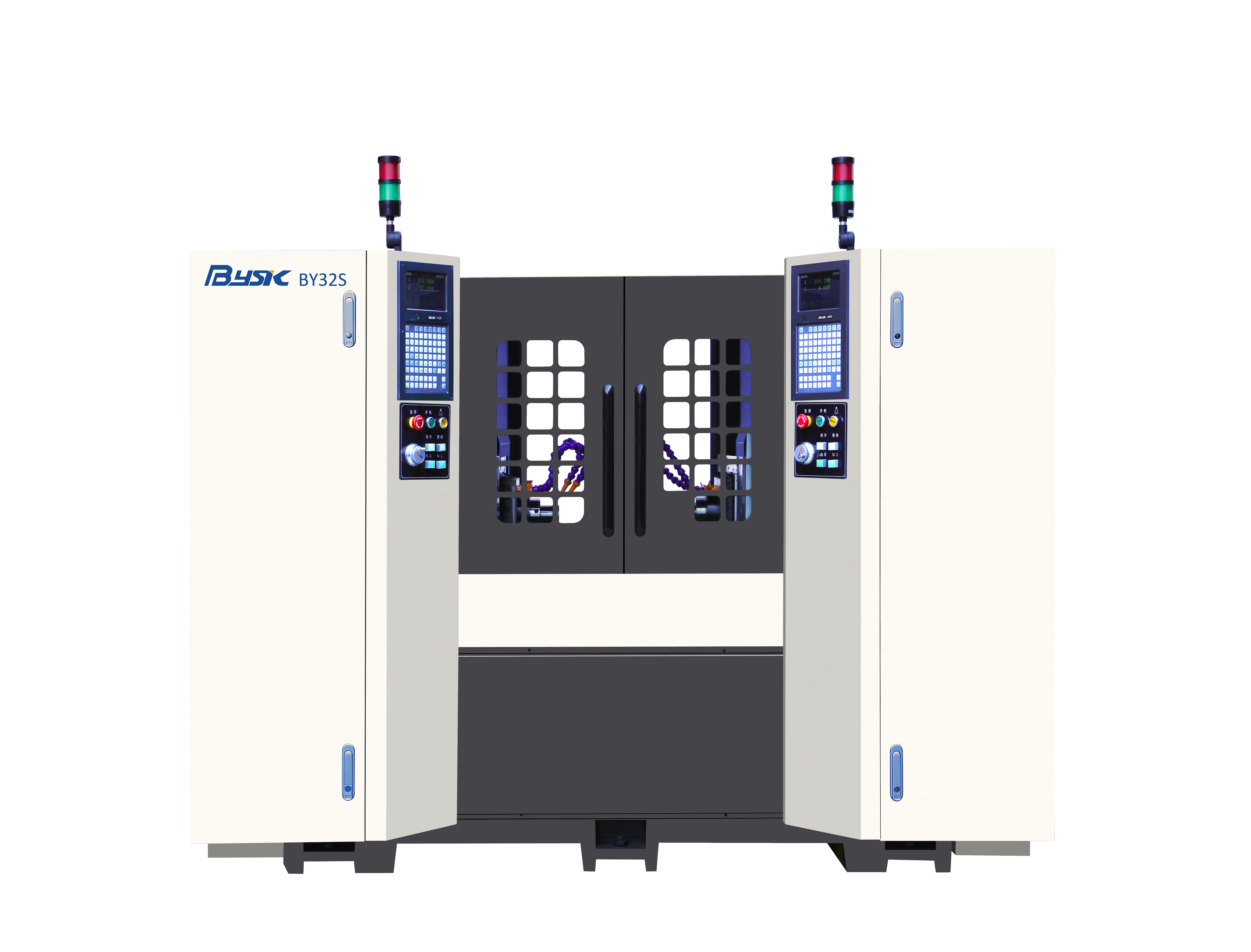

BY32S双主轴移动式数控排刀车床

发布时间：2016/2/29 点击量：14817

产品型号：BY32S

详细参数

BY32S双主轴移动式数控排刀车床其结构形式是双主轴平行对置排列，排刀架固定于机床中部。双主轴可独立编写程序进行X轴、Z轴移动，实现主轴与副主轴夹持工件的自动交换。解决了工件在一次装夹下的夹持端二道工序的加工问题。具有换刀速度快、定位精度高、生产效率高、节省人工、高性价比等特点。同时机床上可以集成如振动盘等各种形式的自动上下料机构，实现无人化自动加工。机床合二为一，节省了占地面积。

BY32S双主轴移动式数控排刀车床独特设计：双主轴、双系统

1、将两台独立的车床合二为一，搭配使用两套数控系统，即可独立操作，亦可联合作业，完成另一半的加工流程。
2、使用上相当于在运行两台车床，但是更可节省占地面积、操作人员、以及搬运与运转的时间。

3、搭配如振动盘等各种形式的自动上下料机构，实现无人化自动加工。
4、绝对值伺服电机，不会因为停电产生误差。

技术优势

BY32S双主轴移动式数控排刀车床参数：

机床配置
名称	型号/规格	厂家
系统	BYSK180系统	自制
主轴	32主轴单元	自制
X轴电机	1.3kw绝对值伺服电机	汇川+总线
Z轴电机	1.3kw绝对值伺服电机	汇川+总线
X轴丝杆	500*3210	跃尔
Z轴丝杆	690*3210	跃尔
X轴导轨	HGW30	台湾品牌
Z轴导轨	HGH30	台湾品牌
主轴电机	4kw伺服主轴电机	阿尔法

其他内容

机床型号					BY32S
机床参数
电源	电源额定电压	三相交流380V	排刀系统	T型槽排刀式
	电源额定频率	50HZ
	总输入功率	10.8kw
数控系统	BYSK	YZ150
	最小设定单位	0.001mm
	X轴脉冲当量	0.0005mm	冷却系统	切削油用电机功率	0.12kw
			冷却系统	冷却箱容量	150L
	Z轴脉冲当量	0.001mm	润滑系统	马达功率	25w
	最大编程尺寸	±9999.999	润滑系统	容量	2L
	切削速度	1--4000mm/min
	X轴快速进给速度	20000mm/min	液压系统	液压马达功率	0.75kw
			液压系统	油压压力	3.0Mpa
	Z轴快速进给速度	20000mm/min	机床尺寸	长宽高	228019701900
主轴	最大棒料直径	Φ32mm	机床尺寸	机床重量
	主轴通孔直径	Φ33mm	可选配置
	最大旋转直径	Φ130mm	可选配置
	主轴中心离地面高度	942mm
	主轴转速	0-4000r/min
	主轴马达功率	2.2kw/3.7kw
行程	X轴行程	700mm（直径量）

	Z轴行程	200mm
	X轴伺服马达功率	1.3kw

	Z轴伺服马达功率	1.3kw
	滑轨形式	直线导轨
